PDC vätgaskompressorpaket (Hög- & lågtryck) | PDC-13-7500/5000 & PDC-13-1250/3000 | 2024 (PDC Hydrogen Compressor Package (High & Low Pressure)

Tillverkare: PDC Machines

Monterade : Maj 2024

Status: Har aldrig varit driftsatta

PDC vätgaskompressorpaket för hög- & lågtryck (200 och 1000 bar) Ett komplett paket med två PDC membrankompressorer för vätgasapplikationer.

1 st PDC-13-1250/3000 – låg-/mellantryckskompressor (30 → 200 bar, kapacitet ca 66 kg/h)

1 st PDC-13-7500/15000 – högtryckskompressor (200 → 1000 bar, kapacitet ca 52 kg/h)

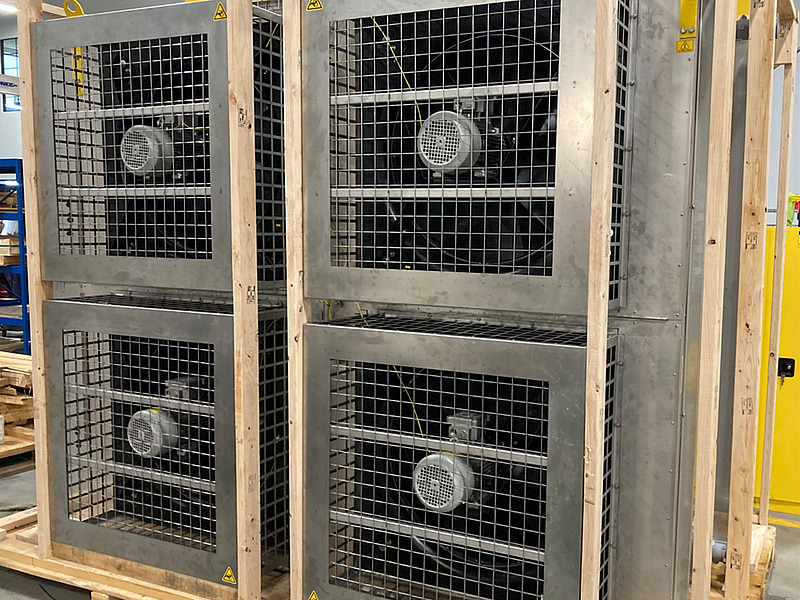

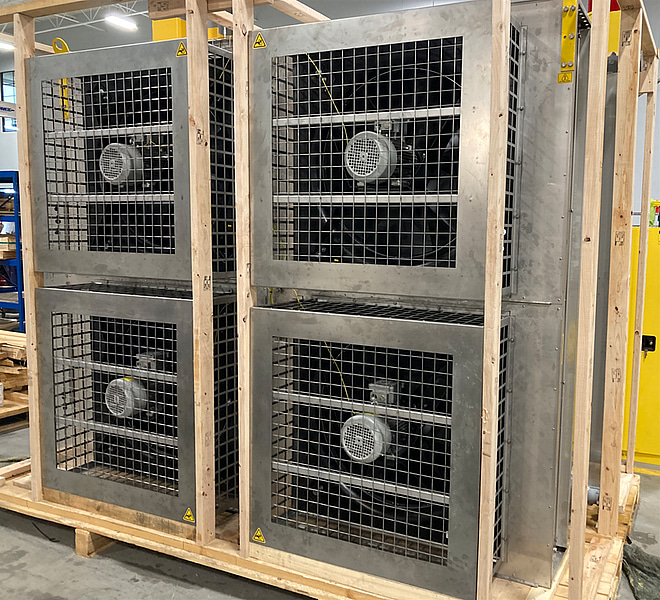

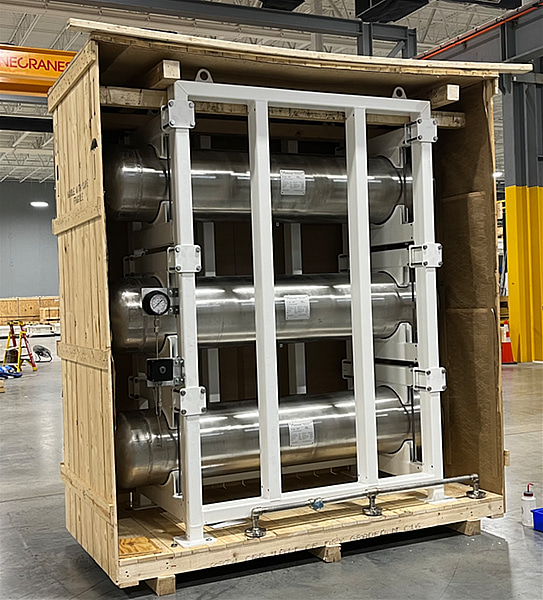

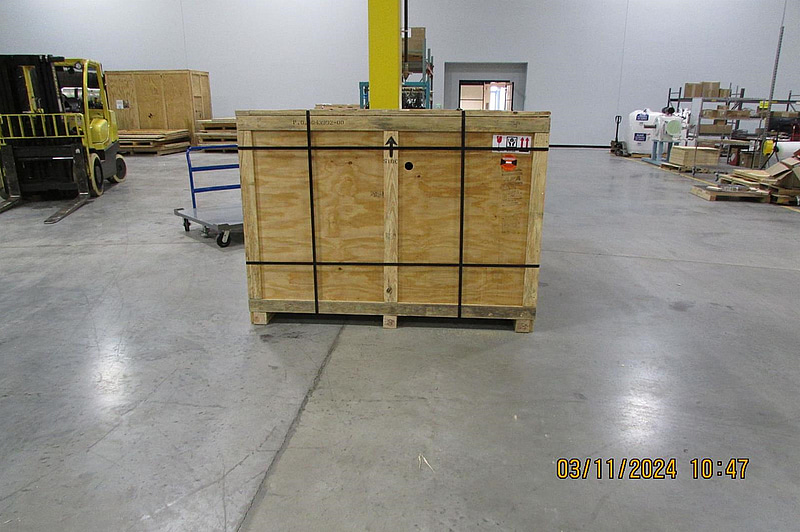

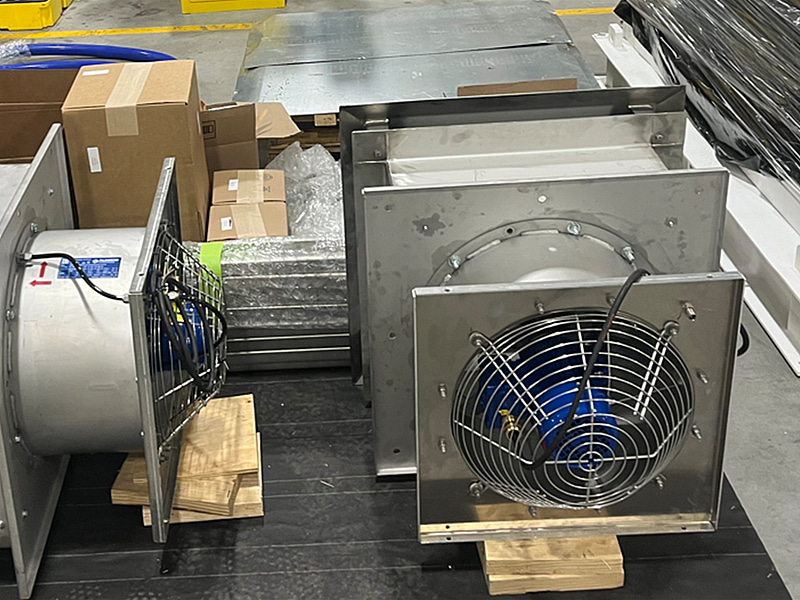

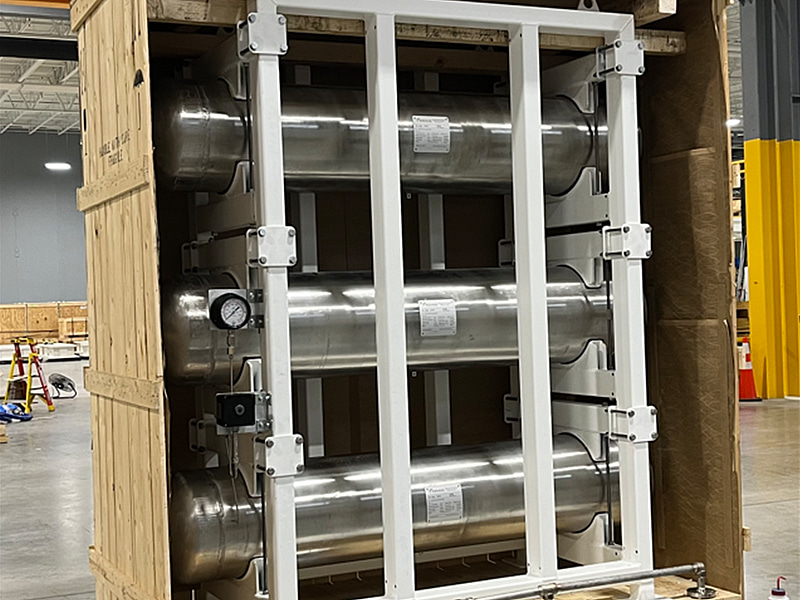

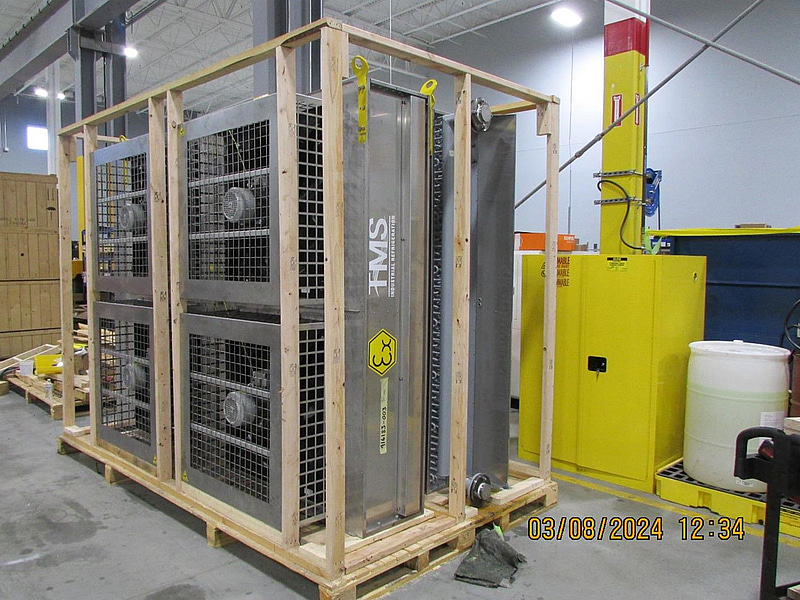

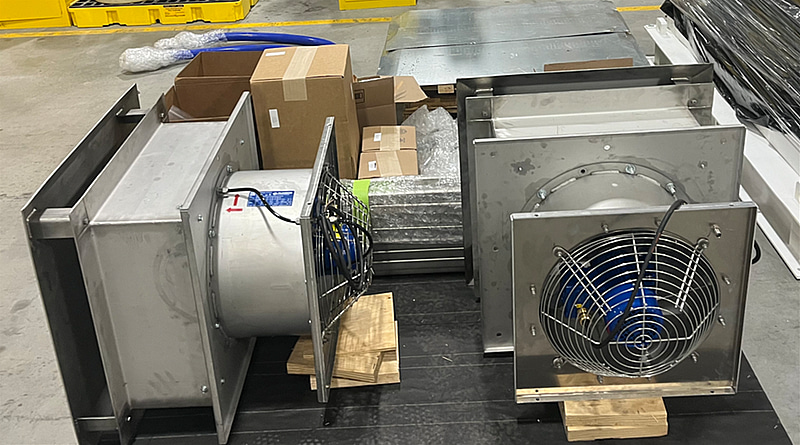

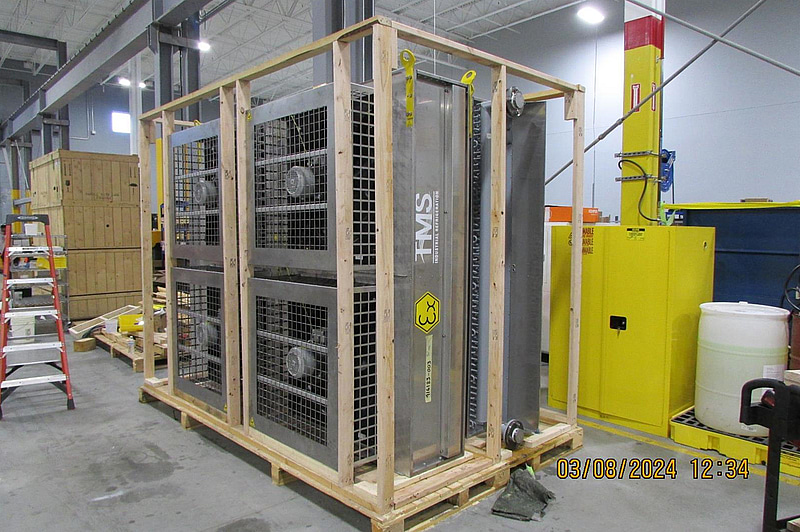

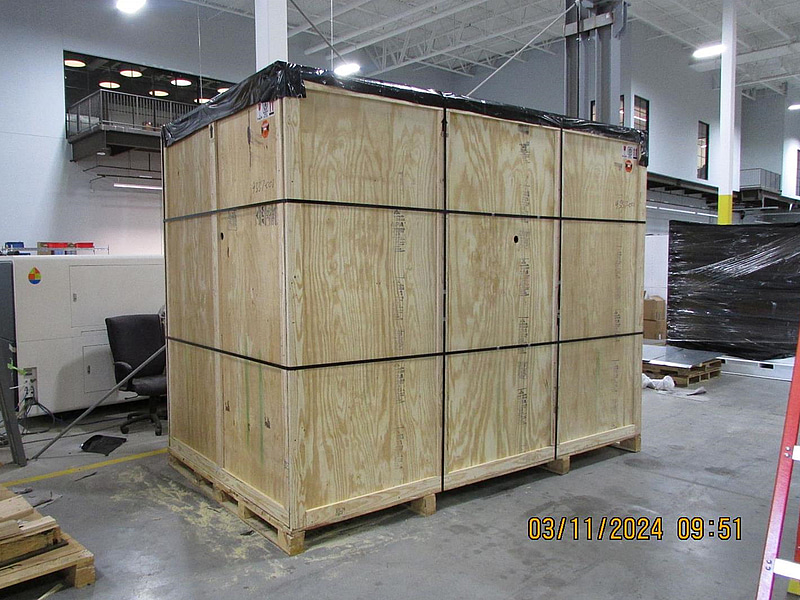

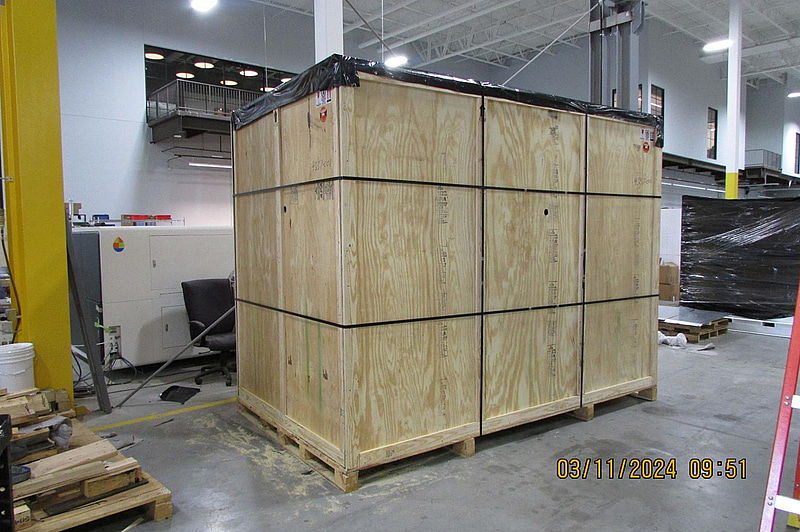

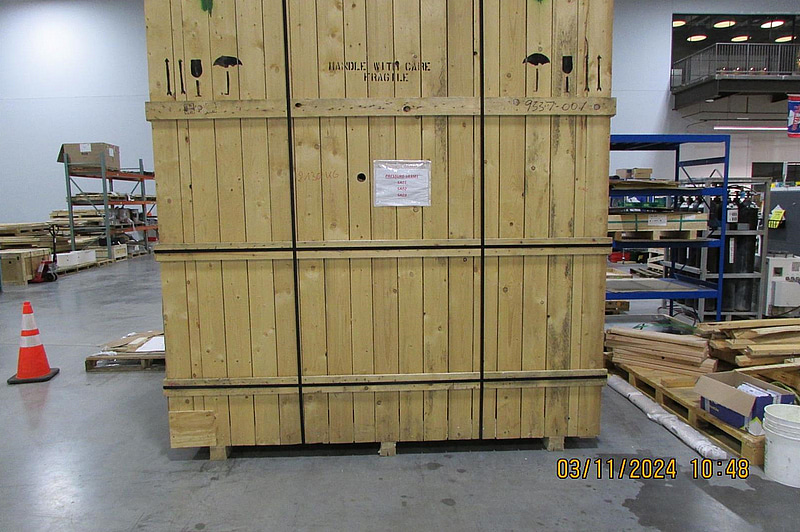

Utöver kompressorer ingår 3 st trälådor med tillbehör till kompressorerna. Bland annat: 3 st Suction Accumulator T-111 från Equans, takkylfläktar och övriga tillbehör

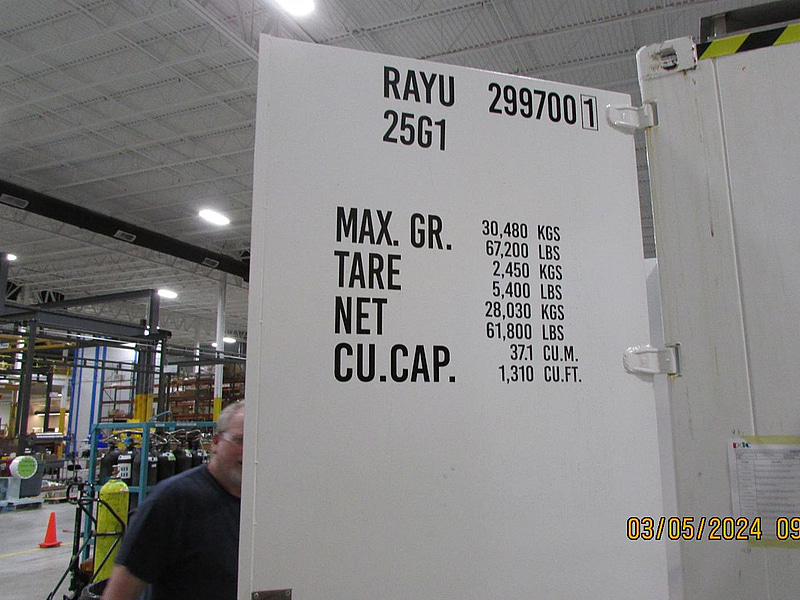

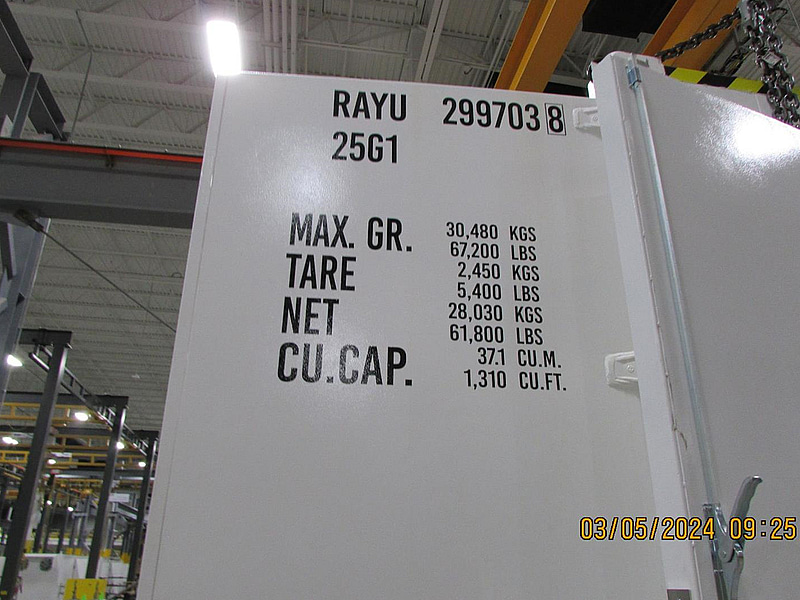

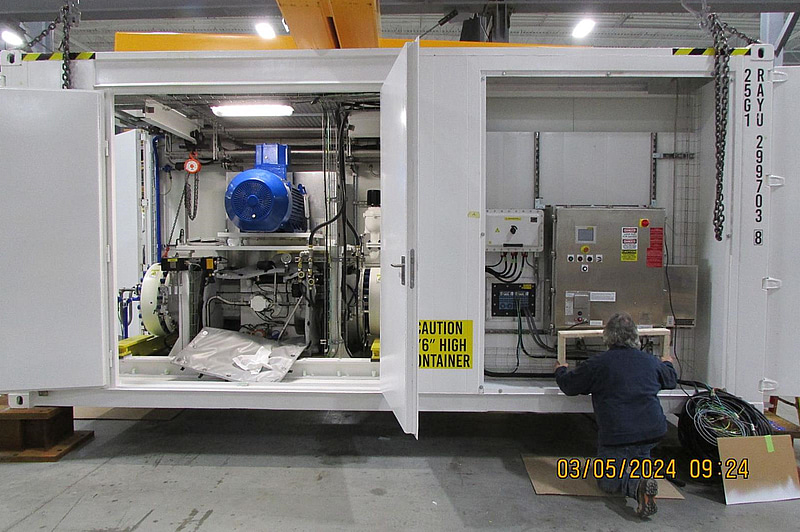

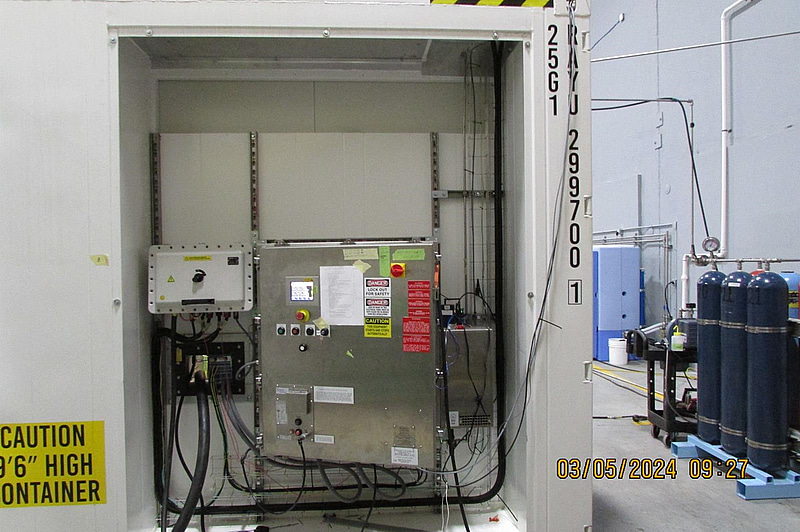

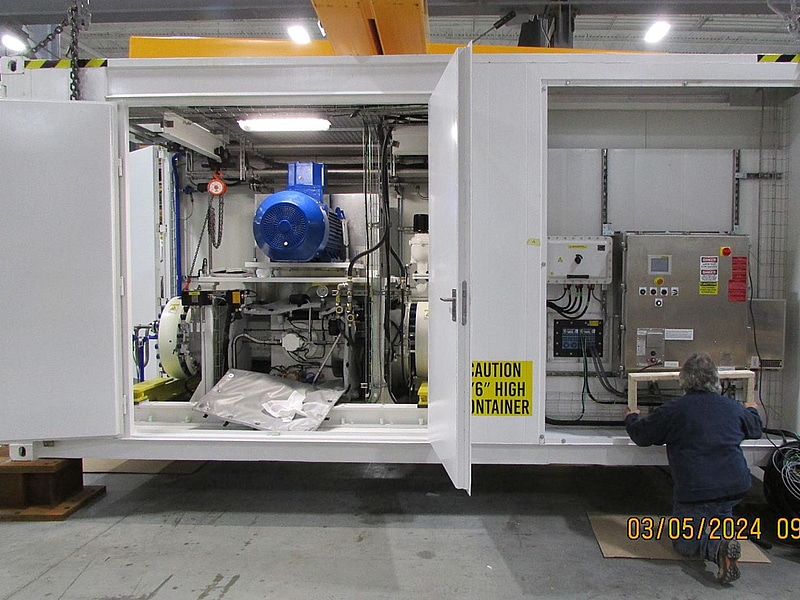

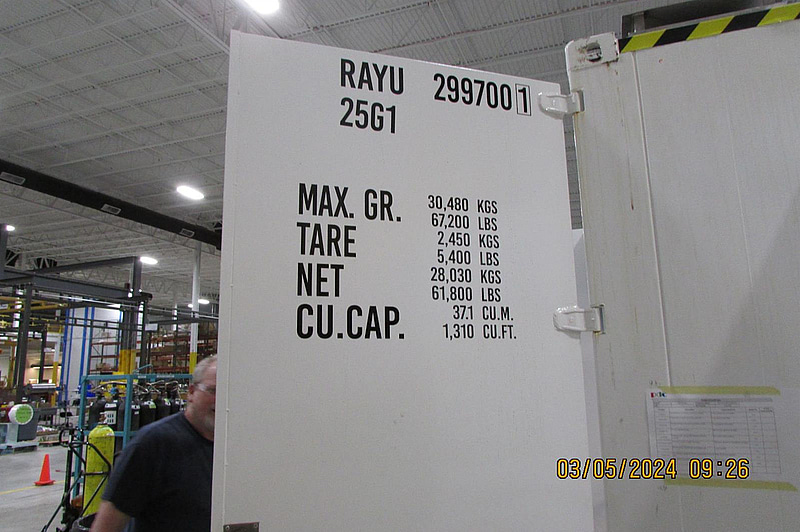

Tillsammans utgör de en tvåstegslösning för pålitlig och säker kompression av vätgas från lågt till mycket högt tryck. De står i varsin container.

Båda enheter är designade för industriell drift, med ATEX-, CE- och PED-certifieringar, ljudnivå under 85 dBA samt robust konstruktion i rostfritt stål och Inconel.

Perfekt för vätgastankstationer, testanläggningar eller annan högtryckslagring av H₂.

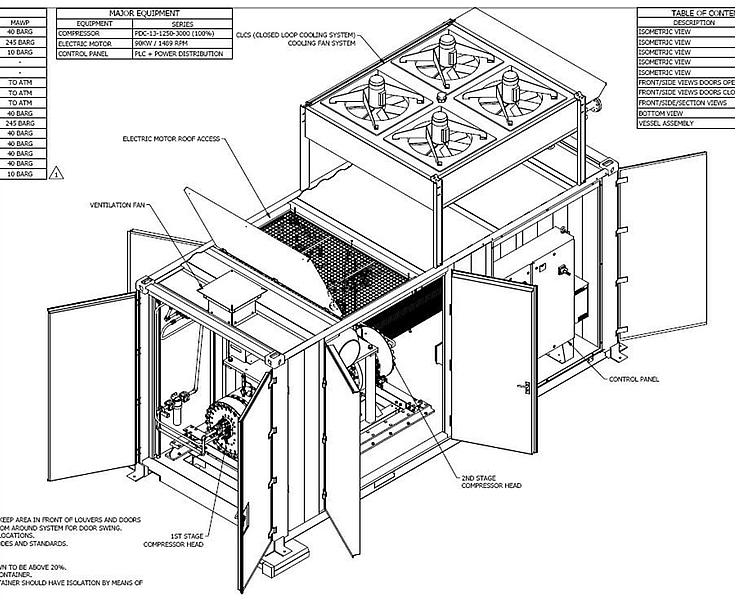

PDC-13-1250/3000 (Modell 9337-001)

Kapacitet & prestanda

1. Kapacitet (normal, garanterad): 66 kg/h
2. Sugtryck: 30 barg
3. Utloppstryck: 200 barg
4. Sugtemp: 40 °C
5. Staging: 2 steg
6. Verkningsgrad: 83 %

Motor & el

1. Motor: 90 kW, 1450 rpm
2. Spänning: 400 V, 3-fas, 50 Hz
3. Klassning: Exd IIC T4 / Ex e IIC T3

Kylning

1. Kylvattenflöde: 100 L/min
2. In/ut temp: 30 °C / ΔT 5 °C
3. Efterkylning: till ca 36 °C

Konstruktion

1. Konfiguration: Horisontellt motställd
2. Antal vevhus: 1
3. Ljudnivå: <85 dBA
4. Material: Processhuvud i 316 SS, membran i Inconel, packningar i Disogrin

Certifieringar

1. ATEX, CE, PED, ASME Sec VIII, NFPA, IEC

PDC-13-7500/15000 (Model 9337-003)

Kapacitet & prestanda

1. Kapacitet (normal, garanterad): 51.9 kg/h
2. Sugtryck: 200 barg
3. Utloppstryck: 1000 barg
4. Sugtemp: 40 °C
5. Staging: 2 steg
6. Verkningsgrad: 82–83 %

Motor & el

1. Motor: 55 kW, 1450 rpm
2. Spänning: 380 V, 3-fas, 50 Hz (bekräftas)
3. Klassning: Exd IIC T4 / Ex e IIC T3

Kylning

1. Kylvattenflöde: 100 L/min
2. In/ut temp: 30 °C / ΔT 5 °C
3. Efterkylning: till ca 36 °C

Konstruktion

1. Konfiguration: Horisontellt motställd
2. Antal vevhus: 1
3. Ljudnivå: <85 dBA
4. Material: Processhuvud i 316 SS, membran i Inconel, packningar i Disogrin

Certifieringar

1. ATEX, CE, PED, ASME Sec VIII, NFPA, IEC

Se bifogat datablad för full specifikation

Dessa objekt återfinns i Tyskland hos PDC Machines GMBH. De kommer fraktas till uppställning utanför Göteborg

______________________________________________

Manufacturer: PDC Machines

Manufactured: May 2024

Status: Unused, never put into operation

PDC Hydrogen Compressor Package – Low & High Pressure (200 and 1000 bar)

A complete package with two PDC diaphragm compressors for hydrogen applications.

1 pcs PDC-13-1250/3000 – low/medium-pressure compressor (30 → 200 bar, capacity approx. 66 kg/h)

1 pcs PDC-13-7500/15000 – high-pressure compressor (200 → 1000 bar, capacity approx. 52 kg/h)

In addition to the compressors, 3 wooden crates with accessories are included, such as:

3 pcs Suction Accumulator T-111 from Equans, roof cooling fans, and other parts

Together they form a two-stage solution for reliable and safe compression of hydrogen from low to very high pressure. Each unit is housed in its own container.

Both compressors are designed for industrial operation, with ATEX, CE, and PED certifications, noise level below 85 dBA, and robust construction in stainless steel and Inconel.

Ideal for hydrogen refueling stations, test facilities, or other high-pressure H₂ storage applications.

PDC-13-1250/3000 (Model 9337-001)

Capacity & Performance

1. Capacity (normal, guaranteed): 66 kg/h
2. Suction pressure: 30 barg
3. Discharge pressure: 200 barg
4. Suction temperature: 40 °C
5. Staging: 2 stages
6. Efficiency: 83 %

Motor & Electrical

1. Motor: 90 kW, 1450 rpm
2. Voltage: 400 V, 3-phase, 50 Hz
3. Classification: Exd IIC T4 / Ex e IIC T3

Cooling

1. Cooling water flow: 100 L/min
2. Inlet/outlet temperature: 30 °C / ΔT 5 °C
3. Aftercooler: down to approx. 36 °C

Construction

1. Configuration: Horizontally opposed
2. Number of crankcases: 1
3. Noise level: <85 dBA
4. Materials: Process head in 316 SS, diaphragm in Inconel, seals in Disogrin

Certifications

1. ATEX, CE, PED, ASME Sec VIII, NFPA, IEC

PDC-13-7500/15000 (Model 9337-003)

Capacity & Performance

1. Capacity (normal, guaranteed): 51.9 kg/h
2. Suction pressure: 200 barg
3. Discharge pressure: 1000 barg
4. Suction temperature: 40 °C
5. Staging: 2 stages
6. Efficiency: 82–83 %

Motor & Electrical

1. Motor: 55 kW, 1450 rpm
2. Voltage: 380 V, 3-phase, 50 Hz (to be confirmed)
3. Classification: Exd IIC T4 / Ex e IIC T3

Cooling

1. Cooling water flow: 100 L/min
2. Inlet/outlet temperature: 30 °C / ΔT 5 °C
3. Aftercooler: down to approx. 36 °C

Construction

1. Configuration: Horizontally opposed
2. Number of crankcases: 1
3. Noise level: <85 dBA
4. Materials: Process head in 316 SS, diaphragm in Inconel, seals in Disogrin

Certifications

1. ATEX, CE, PED, ASME Sec VIII, NFPA, IEC

See attached data sheets for full specification

These items are located in Germany at PDC Machines GMBH. They will be delivered to Gothenburg, Sweden
